ESP32 와 ESP32 의 LR모드(장거리통신) 통신 테스트

ESP32 NOW를 진행하기 이전에  아두이노를 설치한다
아두이노 링크는 아래와같습니다.

https://www.arduino.cc/en/software/

https://www.arduino.cc/en/software/

데스크 탑이여서 윈도우 버전으로 설치하였습니다.



설치가 다되면 추가 보드 관리자 URL에다가  아래와 같은 주소를 붙어넣기를 통해 추가해주시면됩니다.

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

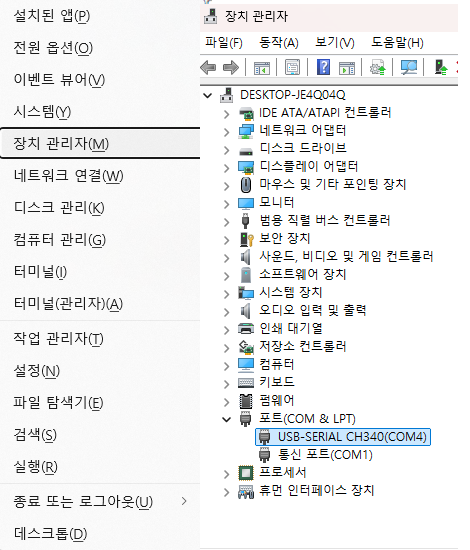

다음에는 본인 PC 에서 윈도우키 + X 를 눌러 장치관리자를 누릅니다.





포트에서 현제 esp32와 연결된 포트를 확인합니다 저는 COM4로 확인이 되고있습니다.

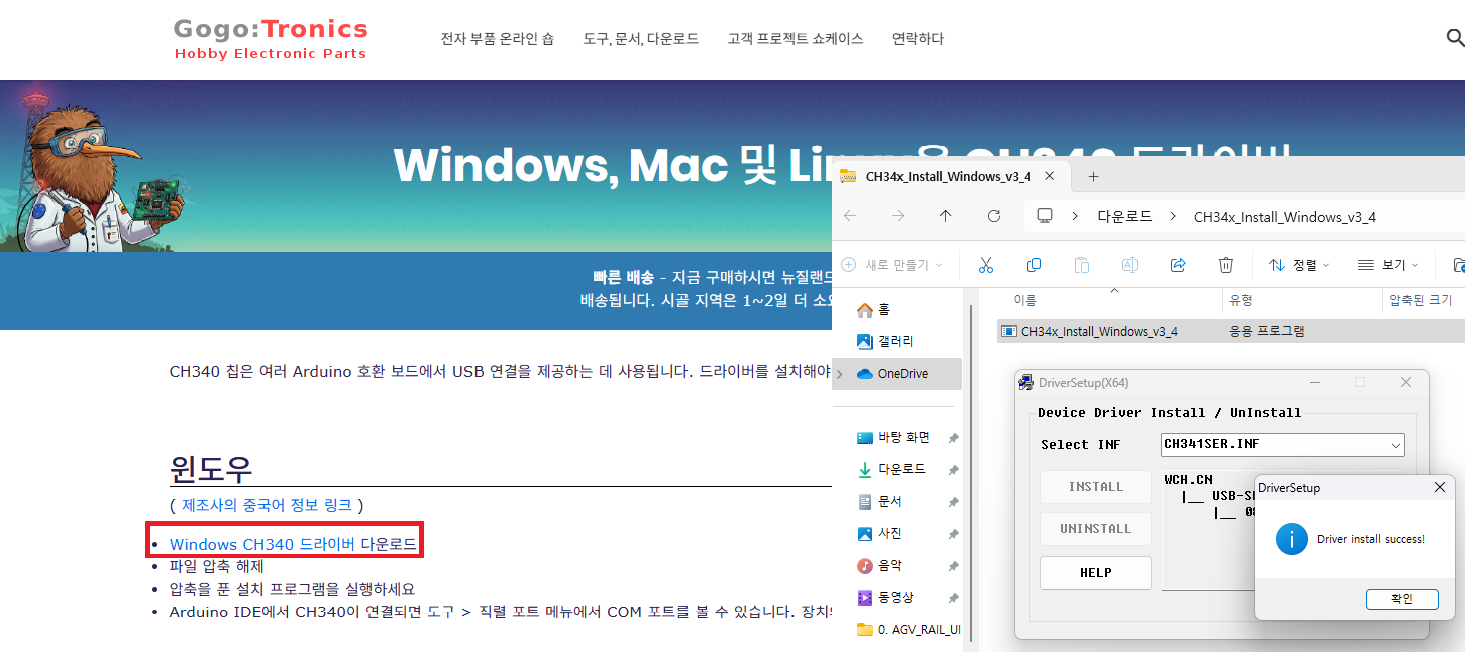

ESP32에 달려있는 CH340드라이버를 설치해주셔야합니다. 보드매니저 추가이전에 설치 를 미리 해놓는게

오류가 안일어나는것 같습니다.



https://sparks.gogo.co.nz/ch340.html?srsltid=AfmBOop_y5OXbVWW9N4KC3mhM9bIBpXQY22XHHkq6EXdtZV-aGyiX3Cn

CH340 Drivers for Windows, Mac and Linux

이제 아두이노에서 보드매니저에서 ESP32 를 설치해야합니다.

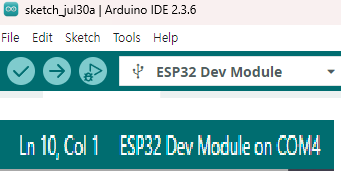

보드매니저 설치가 다되면 보드 ESP32 Dev Module 와 방금 확인한 포트 COM4 로 지정합니다 지정이 맞게 확인하는방법은
상단을 클릭하거나 하단부분을 보면  아래와 같이 설정된것을 확인할수 있습니다.

업로드 스피드는 115200으로 맞춰주셔야합니다.



아래의 코드는 ESP32의 MAC주소를 확인하기위해 업로드를 진행해주시면 됩니다.

/*
  Rui Santos & Sara Santos - Random Nerd Tutorials
  Complete project details at https://RandomNerdTutorials.com/get-change-esp32-esp8266-mac-address-arduino/
  Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
*/
#include <WiFi.h>
#include <esp_wifi.h>

void readMacAddress(){
  uint8_t baseMac[6];
  esp_err_t ret = esp_wifi_get_mac(WIFI_IF_STA, baseMac);
  if (ret == ESP_OK) {
    Serial.printf("%02x:%02x:%02x:%02x:%02x:%02x\n",
                  baseMac[0], baseMac[1], baseMac[2],
                  baseMac[3], baseMac[4], baseMac[5]);
  } else {
    Serial.println("Failed to read MAC address");
  }
}

void setup(){
  Serial.begin(115200);

  WiFi.mode(WIFI_STA);
  WiFi.STA.begin();

  Serial.print("[DEFAULT] ESP32 Board MAC Address: ");
  readMacAddress();
}

void loop(){

}



코드를 업로드한 후 115200의 전송 속도로 직렬 모니터를 열고

ESP32 RST/EN 버튼을 누릅니다. MAC 주소는 다음과 같이 인쇄됩니다.

업로드 이후 ESP32의 EN핀을 누르니 아래와같이 MAC주소가 확인이됩니다.



송신기 역활 ESP-32S  MAC주소

[DEFAULT] ESP32 Board MAC Address: 8c:4f:00:d0:bf:80



송신기는 포트 COM5로 진행하였습니다.





#include <esp_now.h>

#include <WiFi.h>

#include "esp_wifi.h"

#define LED_PIN 2  // 내장 LED 또는 외부 LED 핀 번호

// 수신기 MAC 주소

uint8_t broadcastAddress[] = {0xB0, 0xA7, 0x32, 0xF3, 0xB3, 0x5C};

// 데이터 구조체 정의

typedef struct struct_message {

  char a[32];

  int b;

  float c;

  bool d;

} struct_message;

struct_message myData;

esp_now_peer_info_t peerInfo;

// 전송 결과 콜백

void OnDataSent(const wifi_tx_info_t *info, esp_now_send_status_t status) {

  Serial.print("Send Status: ");

  if (status == ESP_NOW_SEND_SUCCESS) {

    Serial.println("Success");

    digitalWrite(LED_PIN, LOW);  // 성공 시 LED 꺼짐

  } else {

    Serial.println("Fail");

    digitalWrite(LED_PIN, HIGH);  // 실패 시 LED 켜짐

    delay(100);

    digitalWrite(LED_PIN, LOW);

  }

}

void setup() {

  Serial.begin(115200);

  WiFi.mode(WIFI_STA);

  // ✅ Long Range 모드 설정

  esp_wifi_set_protocol(WIFI_IF_STA, WIFI_PROTOCOL_LR);

  // ✅ LED 핀 설정

  pinMode(LED_PIN, OUTPUT);

  digitalWrite(LED_PIN, LOW);

  // ESP-NOW 초기화

  if (esp_now_init() != ESP_OK) {

    Serial.println("ESP-NOW 초기화 실패");

    return;

  }

  // 콜백 등록

  esp_now_register_send_cb(OnDataSent);

  // 피어 등록

  memcpy(peerInfo.peer_addr, broadcastAddress, 6);

  peerInfo.channel = 0;

  peerInfo.encrypt = false;

  if (!esp_now_is_peer_exist(broadcastAddress)) {

    if (esp_now_add_peer(&peerInfo) != ESP_OK) {

      Serial.println("피어 등록 실패");

      return;

    }

  }

  Serial.println("송신기 준비 완료");

}

void loop() {

  // 전송할 데이터 구성

  strcpy(myData.a, "THIS IS A CHAR");

  myData.b = random(1, 20);

  myData.c = 1.2;

  myData.d = false;

  // 전송 시도

  esp_err_t result = esp_now_send(broadcastAddress, (uint8_t *)&myData, sizeof(myData));

  if (result == ESP_OK) {

    Serial.println("Sent with success");

  } else {

    Serial.println("Error sending the data");

    // ❗ 전송 함수 호출 자체가 실패할 경우도 LED 깜빡이기

    digitalWrite(LED_PIN, HIGH);

    delay(100);

    digitalWrite(LED_PIN, LOW);

  }

  delay(2000);

}

수신기 역활 ESP-32(DEVKITV1)

[DEFAULT] ESP32 Board MAC Address: b0:a7:32:f3:b3:5c

수신기 Esp32코드를 업로드 하겠습니다. 수긴기는 포트 COM3로 진행하였습니다.





#include <esp_now.h>

#include <WiFi.h>

#include "esp_wifi.h"

#define LED_PIN 2  // 내장 LED 또는 외부 LED 핀 번호

// 송신기 MAC 주소 (예: 8C:4F:00:D0:BF:80)

uint8_t broadcastAddress[] = {0x8C, 0x4F, 0x00, 0xD0, 0xBF, 0x80};

// 송수신 데이터 구조체 (공통 정의)

typedef struct struct_message {

  char a[32];

  int b;

  float c;

  bool d;

} struct_message;

struct_message incomingData;

struct_message replyData;

esp_now_peer_info_t peerInfo;

// 수신 콜백 함수

void OnDataRecv(const esp_now_recv_info_t * info, const uint8_t *data, int len) {

  memcpy(&incomingData, data, sizeof(incomingData));

  Serial.println("📩 데이터 수신:");

  Serial.print("Char: "); Serial.println(incomingData.a);

  Serial.print("Int: "); Serial.println(incomingData.b);

  Serial.print("Float: "); Serial.println(incomingData.c);

  Serial.print("Bool: "); Serial.println(incomingData.d ? "true" : "false");

  Serial.println("--------------------------------");

  // RSSI 측정 및 LED 경고

  int rssi = info->rx_ctrl->rssi;

  Serial.print("수신 RSSI: ");

  Serial.println(rssi);

  if (rssi < -75) {

    Serial.println("신호 약함 - LED 깜빡임");

    digitalWrite(LED_PIN, HIGH);

    delay(100);

    digitalWrite(LED_PIN, LOW);

  }

  // 응답 데이터 구성

  strcpy(replyData.a, "Reply from 수신기");

  replyData.b = incomingData.b + 100;

  replyData.c = 9.99;

  replyData.d = true;

  //  송신기에게 응답 전송

  esp_err_t result = esp_now_send(broadcastAddress, (uint8_t *)&replyData, sizeof(replyData));

  if (result == ESP_OK) {

    Serial.println("응답 전송 성공!");

  } else {

    Serial.println("응답 전송 실패!");

  }

}

// 전송 콜백

void OnDataSent(const wifi_tx_info_t *wifi_info, esp_now_send_status_t status) {

  Serial.print("응답 전송 상태: ");

  Serial.println(status == ESP_NOW_SEND_SUCCESS ? "Success" : "Fail");

}

void setup() {

  Serial.begin(115200);

  WiFi.mode(WIFI_STA);

  // Long Range 모드 활성화

  esp_wifi_set_protocol(WIFI_IF_STA, WIFI_PROTOCOL_LR);

  // LED 핀 설정

  pinMode(LED_PIN, OUTPUT);

  digitalWrite(LED_PIN, LOW);

  // ESP-NOW 초기화

  if (esp_now_init() != ESP_OK) {

    Serial.println(" ESP-NOW 초기화 실패");

    return;

  }

  // 콜백 등록

  esp_now_register_recv_cb(OnDataRecv);

  esp_now_register_send_cb(OnDataSent);

  // 송신기 등록

  memcpy(peerInfo.peer_addr, broadcastAddress, 6);

  peerInfo.channel = 0;

  peerInfo.encrypt = false;

  if (!esp_now_is_peer_exist(broadcastAddress)) {

    if (esp_now_add_peer(&peerInfo) != ESP_OK) {

      Serial.println("피어 등록 실패");

      return;

    }

  }

  Serial.println("수신기 준비 완료");

}

void loop() {

  // 수신기는 loop에서 별도 작업 없음

}
